Suite à une discussion avec un copain sur la radio, qui m’a avoué avoir rencontré quelques difficultés dans l’installation de Virtual Radar Server, pour décoder/afficher les trames ADS-B, je republie ici une petite note mémo que j’avais réalisé en 2015 afin de me souvenir de l’installation de Virtual Radar Server avec un dongle RTLSDR. Je l’ai aussi mise à jour : cette dernière pourrait être utile à d’autres…

On considère que le dongle RTLSDR est déjà opérationnel, avec les bons pilotes, Zadig et tout le bastringue.

Attention que ce soit bien une clef avec le tuner R820T et non pas une E4000, à la couverture certes plus large, mais qui possède un fort manque de sensibilité pile-poil sur cette bande ADS-B.

- Installer RTL1090 : à trouver sur : http://rtl1090.com/ (version 1, 2 ou 3 – j’aime bien la V2)

- Télécharger VirtualRadarSetup.exe sur : http://www.virtualradarserver.co.uk/download.aspx

Récupérer éventuellement aussi sur cette même page:

DatabaseWriterPluginSetup.exe et LanguagePackSetup.exe

- Télécharger et installer les 250 Mo de SBS ressourcies : http://www.sbs-resources.com/download/index.html

pour avoir BaseStation.sqb, flags et silhouettes (ça sera nécessaire pour l’affichage des détails des avions).

On n’a pas le choix du lecteur ou du répertoire d’installation pour SBS: c’est obligatoirement sur C:
Heureusement, il est possible de le déplacer où on veut, après coup.

(De mon coté, j’installe les applis radio sur le répertoire d:\kryss et non pas sur le disque SSD en c:\ que je réserve exclusivement au système: d’où la nécessité de le déplacer après coup. Si vous n’êtes pas comme moi, c’est impec : vous vous simplifiez la vie !)

- Installer VirtualRadarSetup.exe
et éventuellement LanguagePackSetup.exe pour avoir VRS en français (même si il y a quelques coquilles ici et là…)

- Lancer rtl1090 ( + bouton Start ) (Des données doivent déjà apparaitre sur la fenêtre de rtl1090)

- Lancer VirtualRadarSetup

Modifs dans Outils / source de données: choisir « AVR ou Beast données brute »

Données des avions :

Nom de fichier base de données : répertoire d’installation de SBS-ressource\files\registration

Pour moi: D:\Kryss\SBS-resources\Files\Registration\BaseStation.sqb

Données drapeau: pour moi: D:\Kryss\SBS-resources\Files\OperatorLogos

Données sihouettes: pour moi: D:\Kryss\SBS-resources\Files\SilhouettesLogos

Option / Site web: modifier coordonnées de la station.

-> Si les répertoires ne sont pas bons, VRS le signale en rouge en bas de page.

Menu Outil / reconnecter et normalement un petit voyant passe au vert, dans le bas de la fenêtre de RTL1090

(TCP client connected)

On accède alors à la carte en local par http://127.0.0.1/VirtualRadar

Si tout est bien configuré, et que vous n’avez pas oublié de connecter une antenne, vous avez des avions qui s’affichent sur l’écran, avec le fond cartographique d’Open Street Map (avant, c’était Google Maps).

Vous aurez certainement à régler les valeurs d’amplification du signal sous rt1090 pour ajuster votre réception (bouton « Open » sur la V2).

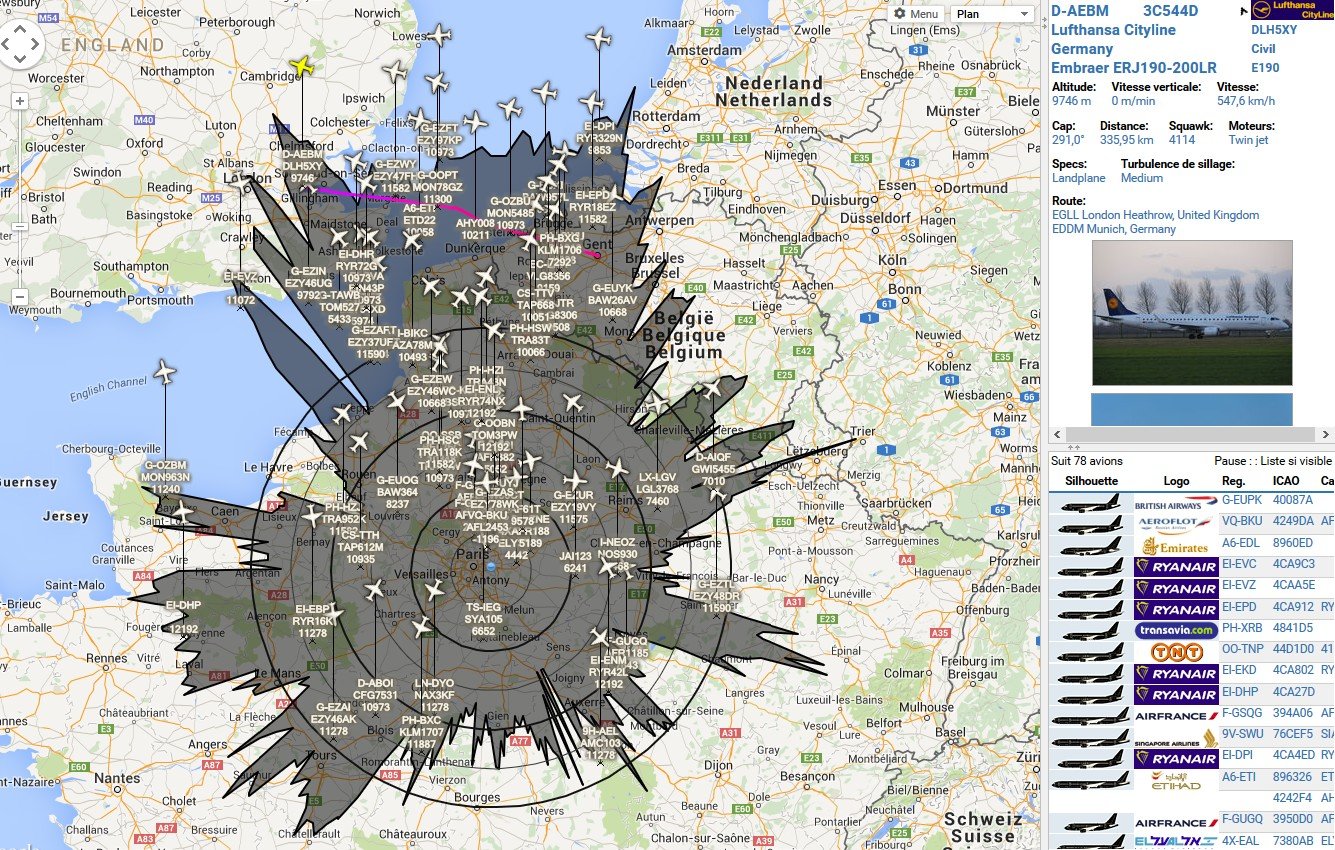

Ici, capture du 29 Mars 2015, lorsque je construisais mon antenne diapason 1.090 MHz.

Modifications à réaliser pour activer le plugin DatabaseWriter de VirtualRadarServer:

Une copie de sauvegarde préalable du répertoire SBS-resources\Files\Registration peut être une bonne idée.

Pour éventuellement faire fonctionner BaseStation fourni dans le package SBS (situé pour moi en D:\Kryss\SBS-resources\Files\Software) avec RTL1090, il faut convertir les données TCP de RTL1090 en COM,

puis à nouveau en TCP, afin d’émuler un boitier SBS de chez Kinetic.

F5ANN proposait une méthode très détaillée sur son site web disparu, mais qu’on peut retrouver ici avec WebArchive:

http://f5ann.pagesperso-orange.fr:80/DongleavecBasestation/index.html

Penser aussi à déplacer la dll « FTD2XX.dll » située dans D:\Kryss\SBS-resources\Files\dllfile dans D:\Kryss\SBS-resources\Files\Software.

Autre question ? Non ?
Alors bonne chance à tous !
Notez que vous pouvez aussi vous aider avec cet article ici.
