Dans le but de faire des tests sur 630m avec l’amplificateur Hifi Hafler P3000, voici la réalisation d’un nouveau filtre LPF, basé sur le même concept que celui réalisé pour le 2200m …

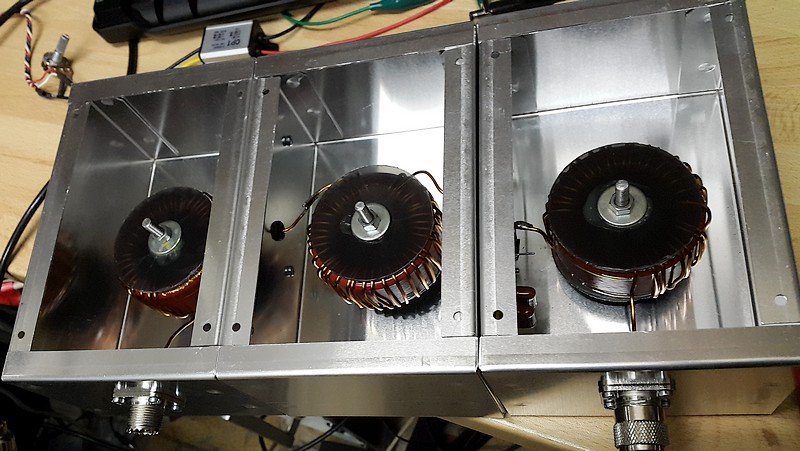

3 boites BUD AC-430, deux inductances de 16 uH, une de 31 uH (la centrale) et deux groupes de condensateurs entre chacune d’elles (et la masse) de 8890 pF.

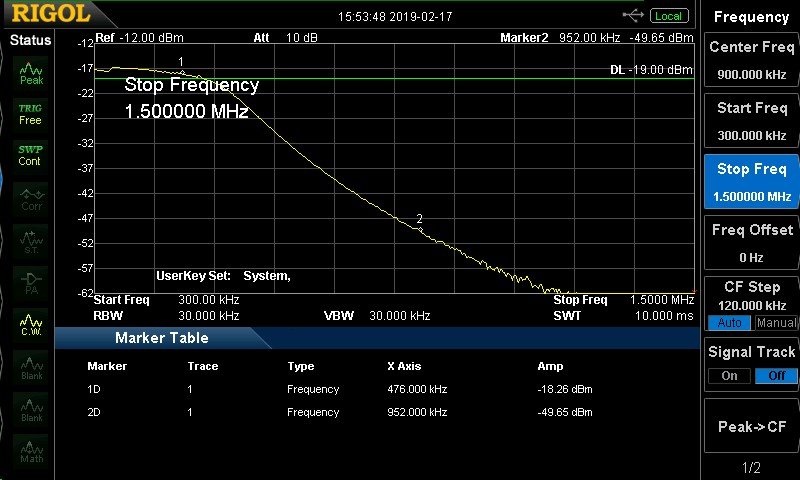

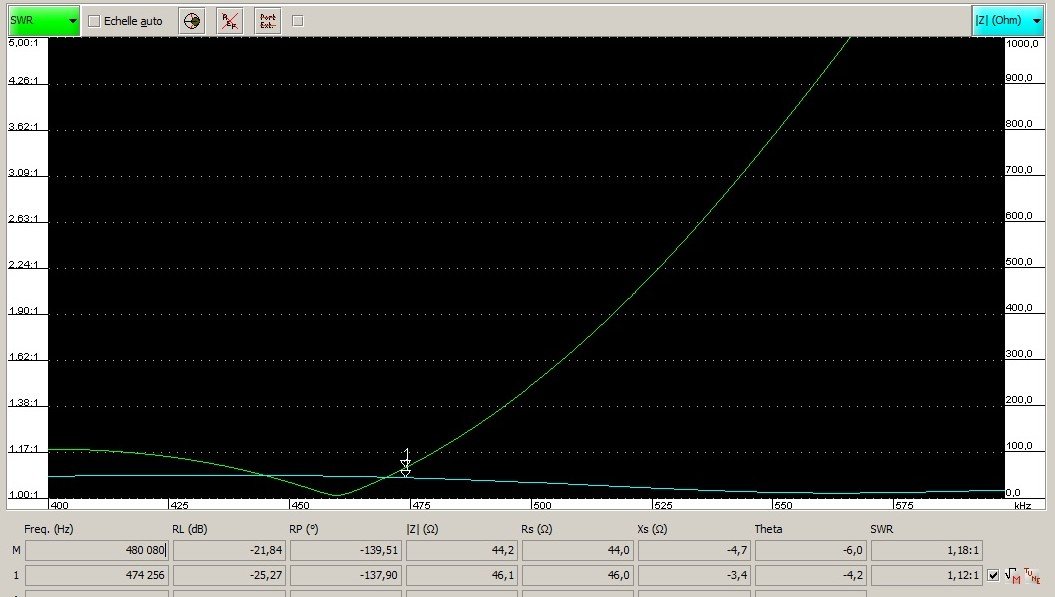

L’impédance n’est pas mauvaise… le 475 kHz se situe un peu sur la limite haute, avant que ne s’envole le SWR.

Ca mériterait d’être un poil optimisé, mais c’est déjà pas si mal, pour un premier jet.

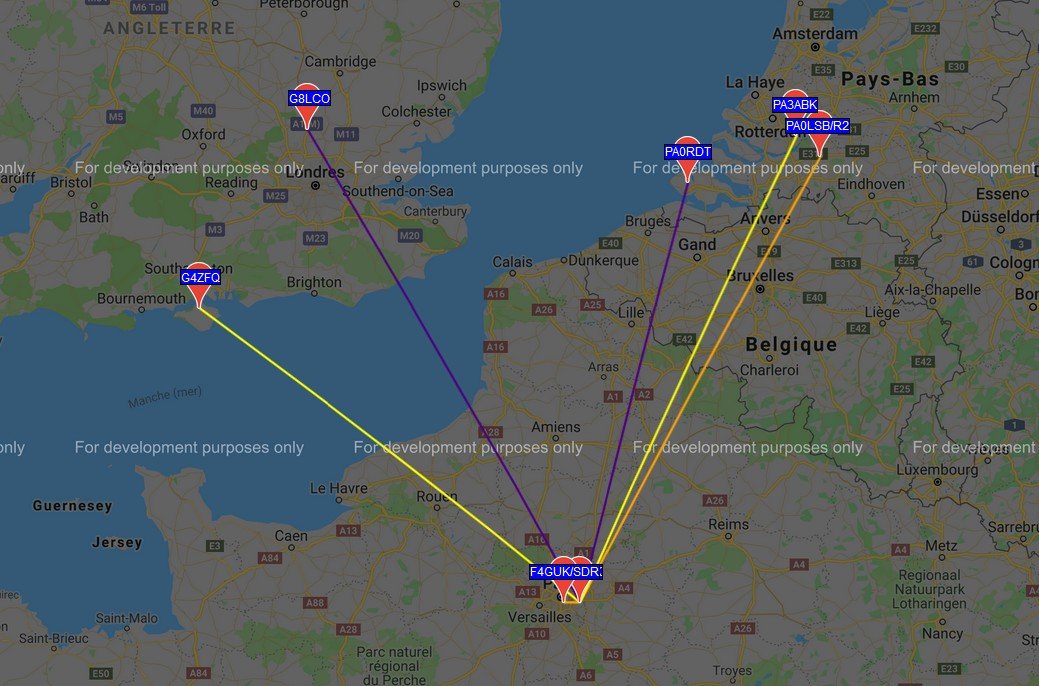

Et installé derrière le Hafler, ça donne déjà ça comme résultat à 16h00 (transmission en WSPR).

Donc, oui, un amplificateur Hifi peut être utilisé aussi sur le 475 kHz !

Bon, la puissance de sortie n’est quand même pas énorme sur cette bande: j’ai mesuré une trentaine de Watts, au wattmètre HF.

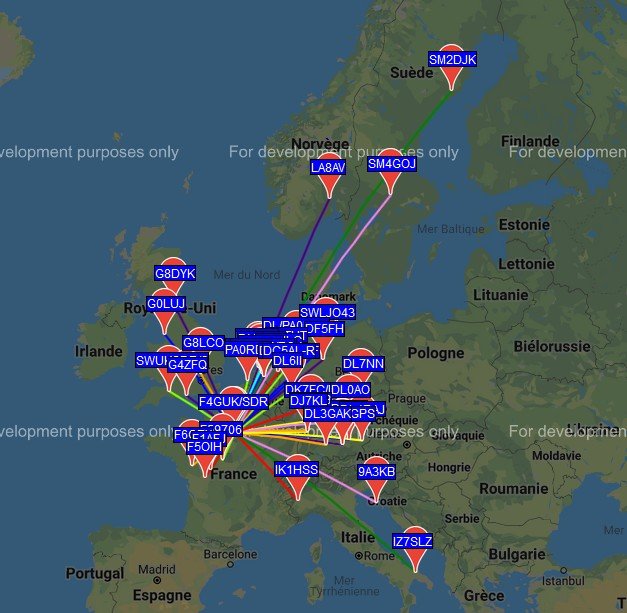

Avec l’ouverture de la bande à la nuit tombée, le test de 20h00 est évidemment meilleur : (toujours en WSPR).

Nouveau record de distance de l’ampli Hifi sur 630m :

SM4GOJ JO79nv : 1472 km

IZ7SLZ JN80nu : 1447 km

Aspect positif : comme il sort moins de watts que sur le 136 kHz, l’ampli chauffe beaucoup moins.
