Antenne mini-whip – installation et premiers tests

Par f4guk

30 mars 2017

dans : LW, MW, Antenne

Nouvelle modification de la réception via antenne MiniWhip :

Suppression du tube métallique et du lien direct vers la terre : désormais, l’antenne est fixée sur un tube PVC de 2m. Elle reste au même emplacement, à 4 m de haut.
Le retour vers la terre s’effectuant par le coaxial.

J’ai également retiré le choke balun, finalement peu utile.

MiniWhip sur tube PVC de 2m

Config 1 – Avec le retour terre à travers le boitier d’injection DC dans le shack : la réception se fait avec beaucoup de bruit.

Config 2 – Interception vers la terre sur la tresse du coaxial, avant l’entrée dans le shack radio. Il y a donc un peu plus de 10m de coaxial Ecoflex 10 qui circule essentiellement à l’horizontale, à 2 mètres de hauteur, avant une jonction vers un piquet de terre de 1m50 : baisse significative du bruit de fond.

Tests nocturnes de réception de WSPR sur le 472 kHz

Alors que j’étais à -6 dB de différence en rapport Signal/Bruit (S/N) dans l’ancienne configuration par rapport au long fil, je me retrouve désormais avec une différence de -8 à -9 dB. Le match comparatif est donc toujours en la faveur du long fil.

Par contre, malgré la propagation nocturne, j’ai eu globalement moins de phénomène de transmodulation.

Le réglage de la tension d’alimentation de l’antenne est toujours capital, car sans celui-ci, l’antenne serait parfois inutilisable.

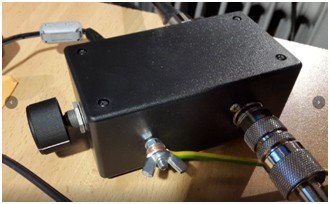

Injecteur d'alimentation réglable

Pour illustrer cela, voici la photo de la waterfall, où j’ai fait varier la tension d’alimentation. On voit qu’entre 11 et 11.5V, l’antenne trans-module copieusement.

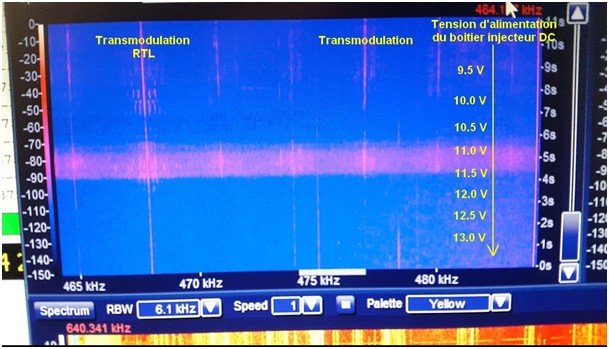

Visualisation du spectre radioélectrique en fonction de la tension d'alimentation

Donc, pour le moment, ce n’est toujours pas satisfaisant sur le 472 Khz.

Ce qui ne veut pas dire qu’elle ne fonctionne pas :

je reçois tout de même des émissions QRSS et les balises aéronautiques sur les bandes voisines.

DCF77 (77 kHz) passait hier soir à un bon 9 +40 dB, ce qui est exceptionnel pour une antenne de cette dimension.

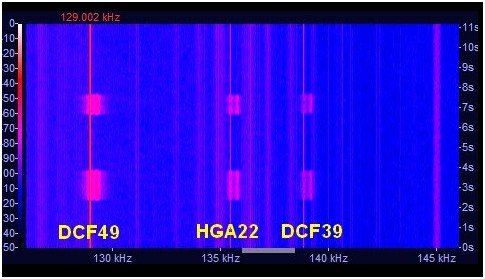

Spectre radioélectrique - Stations DCG et HGA

Les émissions de DCF49 (129.1 kHz), HGA22 (135.6 kHz) et DCF39 (139 kHz) arrivent elles aussi avec un signal très confortable.

A propos, pour ceux qui désireraient décoder les transmissions de ces trois stations, allez voir par ici : http://www.sigidwiki.com/wiki/EFR_Teleswitch
Le shift indiqué, n’est pas le bon, visez plutôt un 340 Hz.
Il s’agit à priori de commandes à distance sur des systèmes de distribution d’énergie à l’échelle européenne.

Les modifications vont donc devoir continuer sur cette installation d’antenne active.

(Suite du projet)
