Après le 630m / 472 kHz de l’an dernier, je vais essayer de m’intéresser au 136 kHz.

L’objectif est de concevoir une antenne raisonnable et résonnante sur cette bande.

Bon, on va faire simple : pour l’antenne en elle même, je ne vais pas me compliquer la vie, je vais utiliser la L inversé «Marconi» que j’utilise déjà pour le 630m.

Utiliser également l’adaptateur d’impédance et la bobine du 630m serait aussi un plus. Il me suffirait alors de concevoir une bobine de charge additive à l’installation existante afin de faire rayonner l’ensemble sur le 2.2 Km.

Il n’est pas sûr que ce soit le plus efficace, mais sur le papier, ça m’économise du temps, et du fil, alors ça mérite d’être testé.

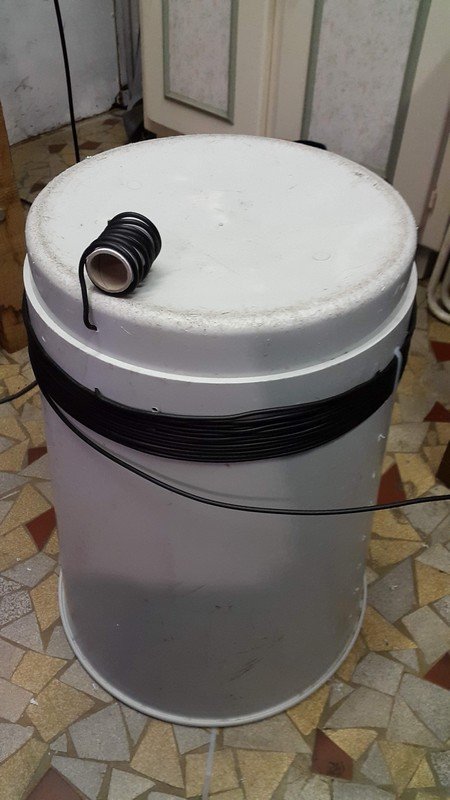

J’avais déjà mis de côté il y a un moment, un « support » potentiel pour cette future bobine. Ses 50 cm de haut (seulement), pour 30 à 35 cm de diamètre me laissent dubitatifs, mais les premières simulations semblent montrer que ça devrait pouvoir tenir.

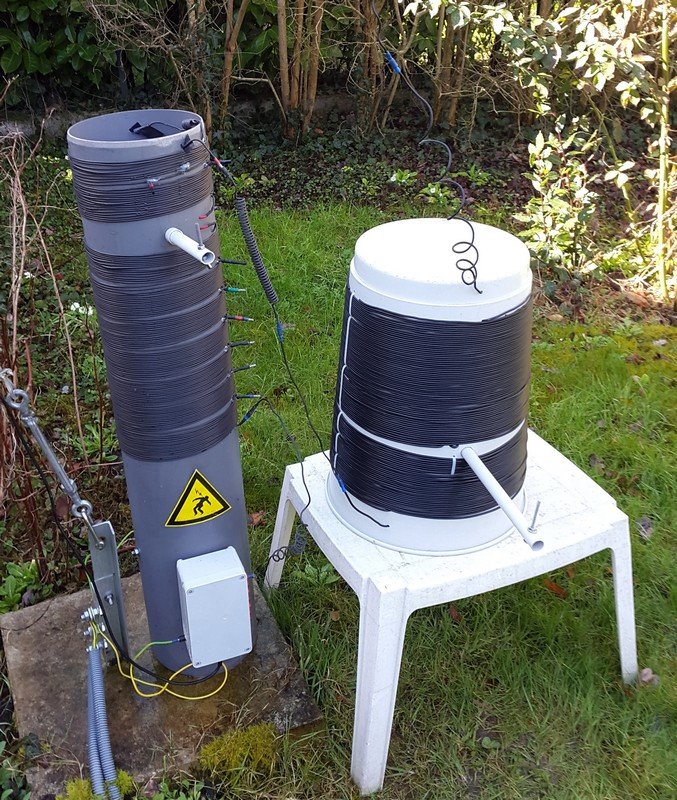

Après ajout dernière la bobine de charge 630m, visuellement ça donne ça:

Projet 136 kHz – Mesures

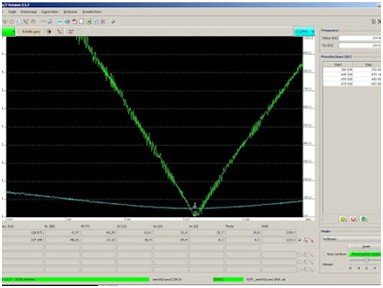

Il faut reconnaitre que j’ai eu un peu de chance: après un bobinage un peu « à la louche », en fonction de la place disponible sur le support, j’insère la bobine dans l’installation existante accordée sur le 472 kHz (MF), je branche le VNA et je me retrouve avec un accord sur 160 Khz environ.

Je déplace alors l’accord de la bobine de charge MF, en reconnectant les spires non utilisées et je me retrouve directement sur 140 kHz.

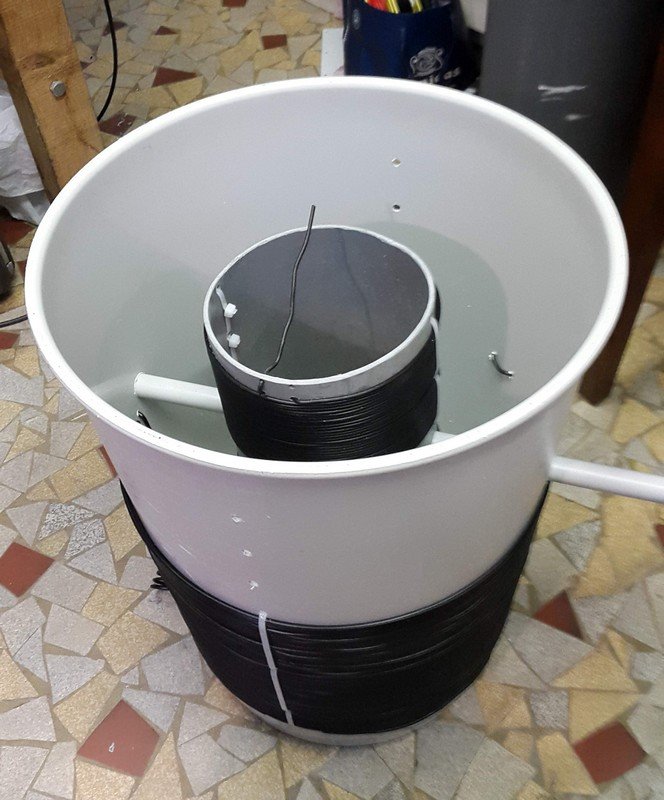

Un p’tit coup de variomètre sur la nouvelle bobine LF et j’accorde en gros sur 136 / 137. Le variomètre de la bobine MF en série est même utilisable pour un accord plus fin, pile poil sur la fréquence souhaitée. Trop facile…

Bon, la bande passante de l’antenne est évidemment très réduite, mais si on accepte de l’utiliser avec un ROS inférieur à 2, ça donne une plage d’utilisation de 136 à 138 kHz, sans toucher aux variomètres. Ca tombe bien, la bande qui nous est allouée est de 135.7 à 137.8 kHz, soit, justement ces 2 kHz !

Les variomètres seront utiles pour l’accord en fonction des conditions météos, lesquelles, sur cette bande, influent considérablement sur le fonctionnement des antennes. La légère brise de cet après midi, déjà me permet de voir que les 2 petits kHz de bande passante, se « balancent » autour des 137 kHz, au gré du vent…

Les toutes premières mesures en réception diurnes sont déjà intéressantes :
en comparaison avec l’antenne MF, accordée au plus bas sur 350 KHz, les signaux des stations DCF / HGA de gestion du réseau électrique européen, situées sur 129, 135 et 139 kHz, passent de S7 / S8 à S9+20 ! Elles risquent même de devenir un peu envahissantes.

Je profite d’entendre la balise WSPR de F1BTP sur 137.5 Khz pour effectuer des mesures : d’un S/N de -27 à -30 dB, je le reçois désormais avec un bon -20 / -22 db.

Les essais en réception nocturne s’annoncent passionnants.

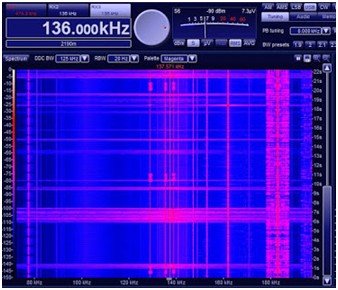

Je suis également agréablement surpris par le niveau de bruit présent sur cette bande. Si on fait abstraction des orages alors présents sur le Massif Central à 300 km au sud, qui m’arrivent alors très fort, j’ai moins de bruit de fond sur le 136 kHz que sur le 472 kHz. Pour le moment, du moins…
