Tests de divers ponts de mesure d’accord d’antenne sur l’antenne Marconi L inversé.

Sur ebay, on trouve de multiples ponts de mesure HF, en boitier ou sans boitier, que l’on peut utiliser par exemple, sur un analyseur de spectre avec générateur suiveur, afin de mesurer l’impédance d’un système, comme par exemple l’accord d’un système rayonnant.

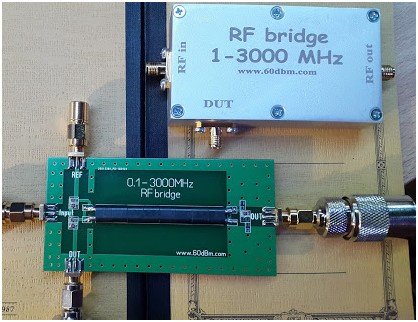

Les fréquences limites de ces derniers sont variables, mais les deux que j’ai pu tester (voir photo ci-dessous) fonctionnent d’une manière semblables sur 475 kHz et même 136 kHz.
Sur des fréquences plus élevées (VHF / UHF ), une version enfermée dans un boitier métallique est certainement préférable.

Pensez bien à « fermer » les prises non utilisée à l’aide d’un bouchon 50 Ohm, afin de bien respecter les adaptations d’impédance.
Ces bouchons SMA ne sont généralement pas fourni par les vendeurs.

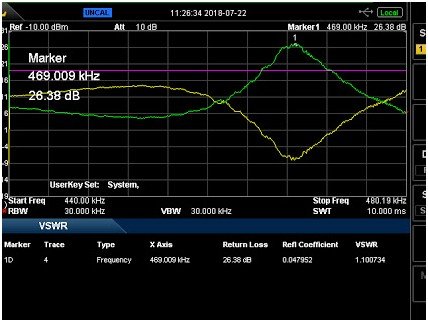

Sur les bandes basses, le résultat mesuré est voisin de celui affiché par mon miniVNA, en plus précis et plus rapide…
