Lorsqu’on réalise des filtres ou autres circuits HF, il peut être nécessaire de les tester en situation réelle.

Alors comment réaliser des mesures précises en pleine puissance, avec par exemple un analyseur de spectre qui n’accepte que quelques watts en entrée ?

L’utilisation d’un atténuateur capable de dissiper un peu de puissance est alors utile, voire nécessaire.

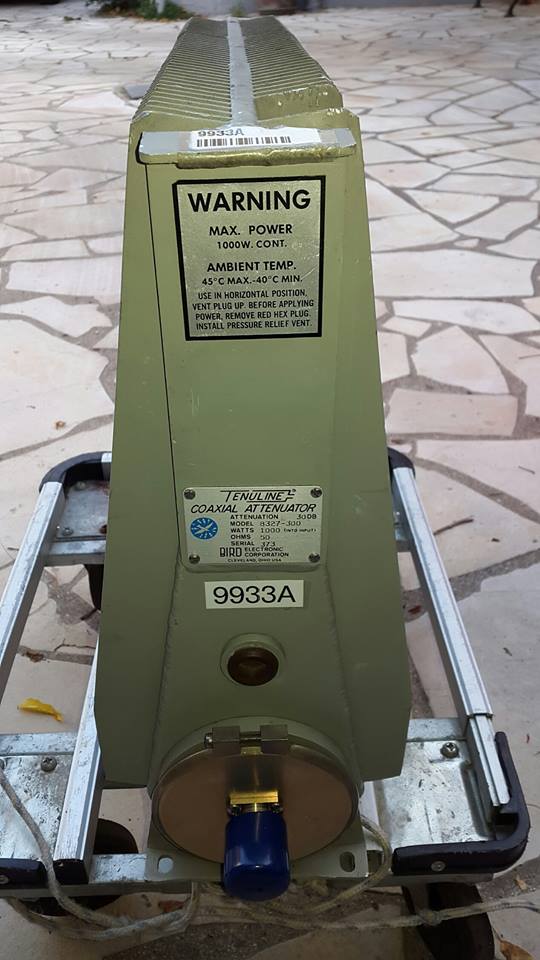

D’où l’entrée dans le local radio de cet atténuateur Bird de 30 dB, à refroidissement à huile, capable de dissiper 1 kW en continu, qui m’a été très utile pour tester mon installation 2200m.

Malgré les 400 W en sortie d’ampli, je ne l’ai même pas fait tiédir. Ce n’est pas avec ça que je vais me réchauffer cet hiver !

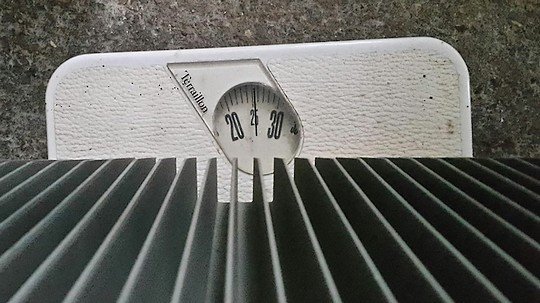

Notez bien que radio et musculation ne sont pas antinomiques, car l’engin fait ses 25 kg …

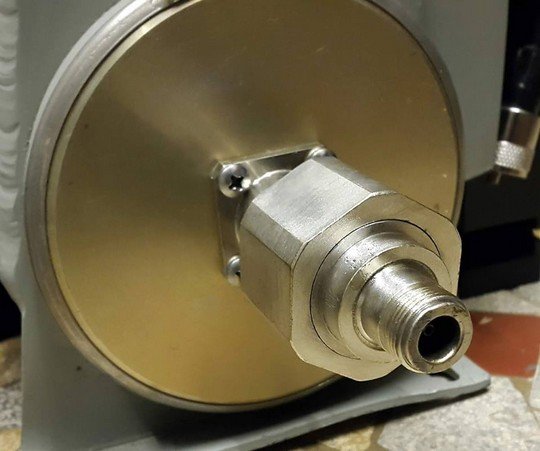

Par contre, si la sortie atténuée est bien au format « N », l’entrée est en LC, d’où la nécessité d’ajouter un adaptateur LC / N tel que montré sur la photo ci-dessous :

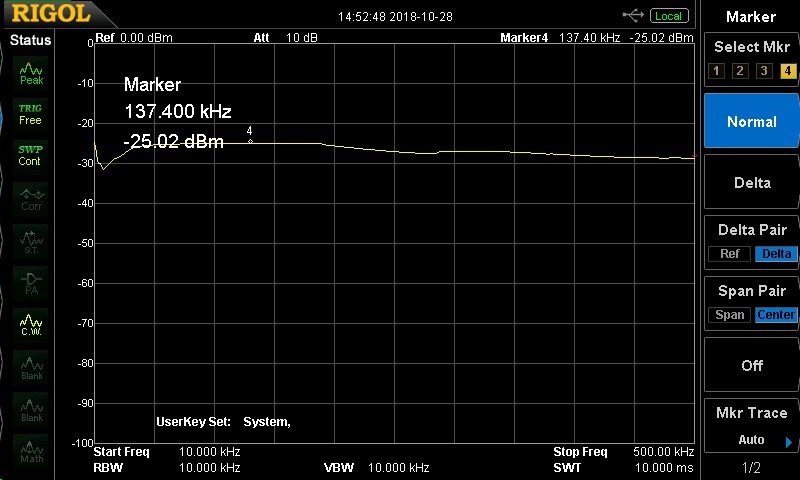

Enfin, il est intéressant de noter que pour une fréquence de 137 kHz, l’atténuation est d’avantage de 25 dB.

Elle ne se rapproche des 30 dB qu’au delà de 500 kHz.

Son impédance est bien de 50 Ohm, alors rien de bien important.

Il devrait m'être très utile sur 630m également...
