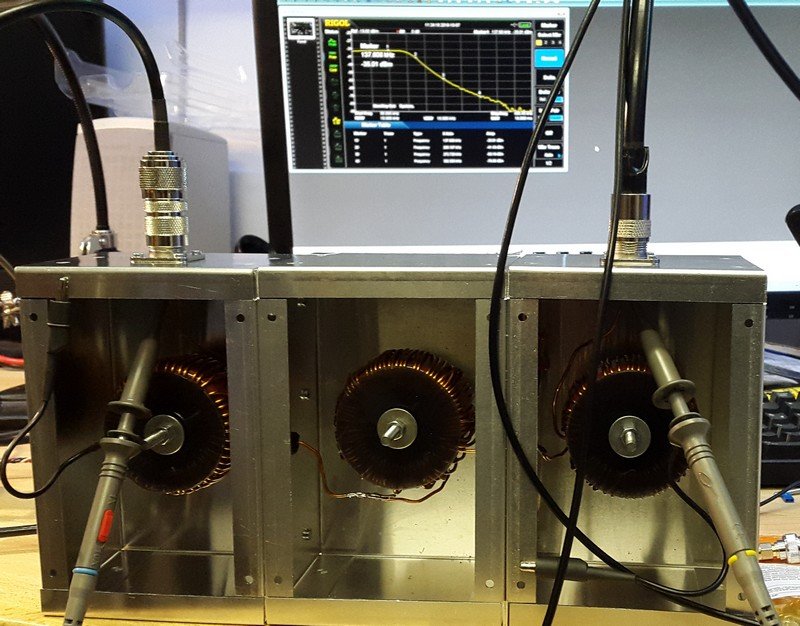

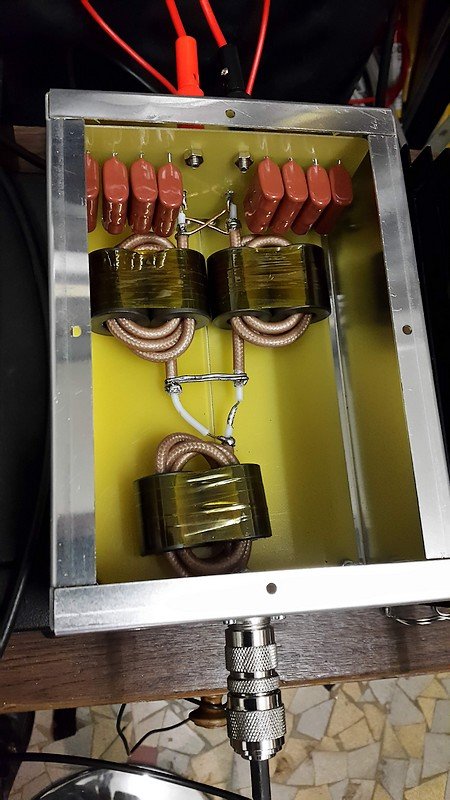

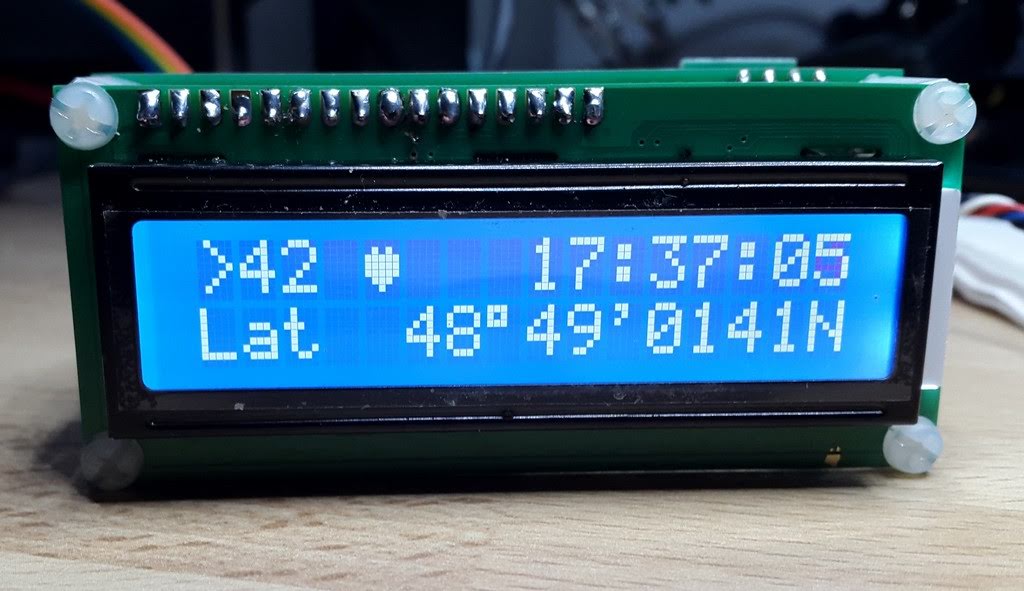

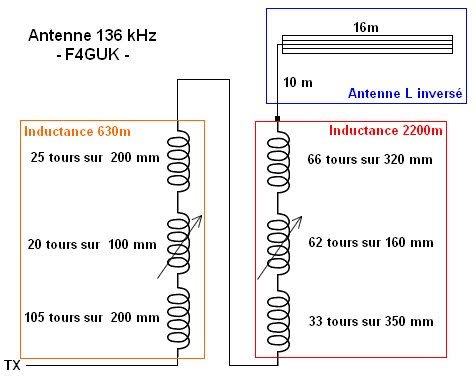

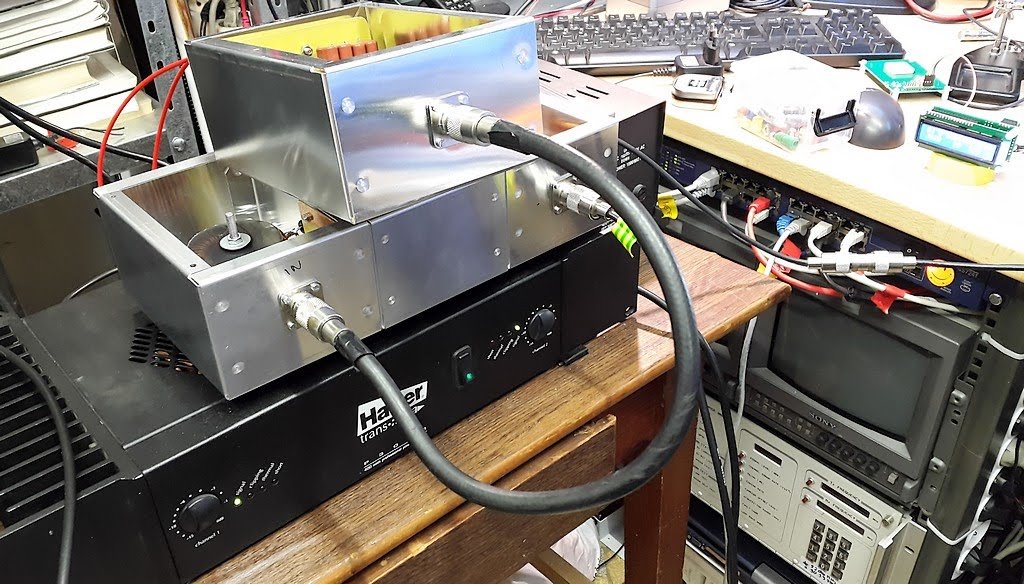

Après avoir débuté mon aventure sur le 630m, et afin de tester s’il m’était possible d’être aussi reçu sur la bande des Grandes Ondes radioamateur (2200m), j’ai entrepris de construire une bobine de charge pour cette bande. Je l’ajouterai à celle déjà réalisée pour le 630m. Voici donc quelques photos des mes réalisations concernant cette station expérimentale: Ici, les bobines installées en extérieur : Synoptique rapide de l’antenne :  Excitateur utilisé : un mini émetteur de chez QRPLabs :  Dans le but de sortir un peu plus de puissance, un ampli HiFi dont la bande passante sera suffisante pour amplifier le 136 kHz, sera utilisé: un Hafler P3000. Il est donc nécessaire de concevoir un filtre passe-bas 136 kHz, un minimum sérieux…  Mais également un adaptateur d’impédance 8 ohms -> 50 ohms  Ampli HiFi Hafler on the air !  Ou comment, avec un ampli HiFi, se faire entendre à travers une partie de l’Europe !  Plus de détails sur les dernières versions de ma station 136kHz, en cliquant ici.
|
