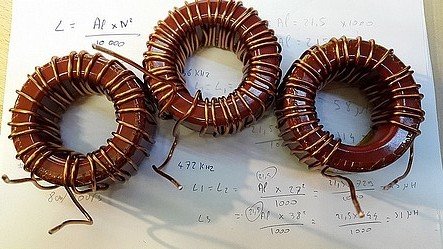

L’utilisation avec succès d’un amplificateur audio Hifi sur la bande radioamateur Grandes Ondes des 2200m ayant été démontrée, l’idée suivante est évidemment de se demander ce qu’il pourrait bien donner sur la bande des Ondes Moyennes. Quelques mesures rapides sur charge résistive, en lui injectant un signal de 475 kHz, laissent à penser que ce dernier amplifie toujours. Bien entendu, moins que pour 136kHz, mais suffisamment pour piquer un peu ma curiosité… Comme il n’est pas question de le faire débiter directement sur une charge rayonnante, sans un minimum de filtrage, me voici parti à bobiner à nouveau du fil émaillé #14, sur des ferrites toroïdales T225-2B. Je continue à marcher sur les traces de W1VD, et je vais réaliser son filtre passe bas (LPF) pour ondes moyennes. Le sien étant prévu pour une fréquence de coupure à 515 kHz, je vais adapter les valeurs pour le descendre légèrement, afin de tenter de se rapprocher d’un 480 / 490 kHz. Comme pour la version 136 kHz, il va falloir mettre la main sur les Toroïdes et des boitiers alu pliés…  Alors, pour répondre au lecteur qui pourrait se demander pourquoi réaliser un LPF aussi gros, qui devrait pouvoir résister à une puissance de plus d’ 1 KW, pour y faire passer si peu de puissance (mes mesures sur 630m, avec le P3000 semblent donner un 100 W), sachez que j’aime surdimensionner mes éléments ! Et puis, allez savoir si, plus tard, je ne tenterai pas l’expérience avec autre chose qu’un P3000 ? (teasing…)  Avec L1 et L3 : 27 tours (15 uH) et L2 : 38 tours (31 uH) sur T225-2B  La construction est en cours… et surtout en attente des deux boitiers manquants : à suivre, ici.
|
